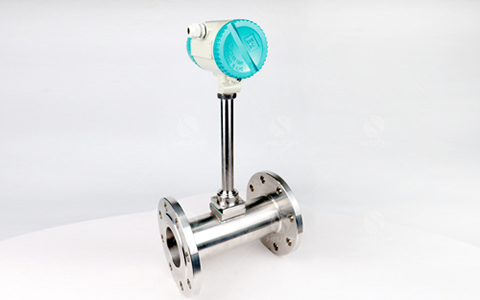

第三代渦街流量計的輸出方式
第三代渦街流量計的輸出方式
1）脈沖輸出方式：
A、信號頻率輸出：直接實時輸出探頭檢測信號的頻率。
B、校正頻率輸出：按5點流量系數修正后實時輸出向平均K值線性修正的信號頻率。
C、頻率輸出：輸出轉換后頻率，頻率值按滿度流量輸出1000Hz線性計算。
D、脈沖數出：輸出轉換后脈沖，脈沖個數按照每個計算周期的累積流量除以脈沖當量計算，
最大每個計算周期只允許輸出1000個脈沖，如果計算周期內實際脈沖數大于1000個，
則自動累計到下一個計算周期輸出；最小每個周期只允許輸出4個脈沖，
如果計算周期內實際脈沖數不足4個脈沖，則自動累計到下一個計算周期輸出；
輸出脈沖的有效電平為高電平。
注意：工程師需要根據當前適用對象，設置合適的脈沖當量因子。
E、上限報警輸出—高于設置的報警流量輸出報警，報警電平三極管導通為低。
F、下限報警輸出—低于設置的報警流量輸出報警，報警電平三極管導通為低。
2）電流輸出：
電流輸出為線性4-20mA，輸出范圍為[4-22.4]mA。當瞬時流量小于等于下限切除流量時，
或者信號頻率為0時，輸出4mA電流；其他情況電流按照切除流量輸出4mA，
滿度流量輸出20mA線性計算輸出電流值，如果計算出的電流值超過22.4mA,則最高輸出22.4mA。
3）HART功能：變送器支持HART功能，所支持的HART命令和詳細描述見《HART通訊》章節。
4）使用環境：
由于使用環境溫度不同，LCD屏的顯示響應速度也有變化，
在低溫下如果LCD刷新速度過快會造成顯示不清晰。
采用工程師菜單內的《環境溫度》選項，
設置選擇LCD屏幕的刷新速度為-20℃可在低溫場合使用。
